8OZ DPC keramička ploča

Opis proizvoda

8OZ DPC keramička ploča Stackup

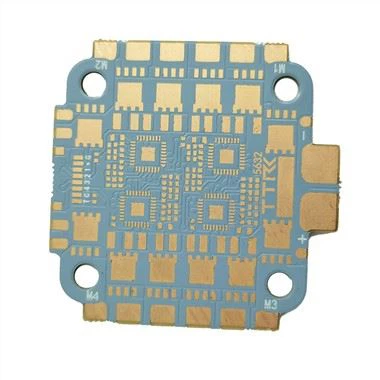

Ovo je 8OZ DPC keramičke ploče. Ukupna debljina je 0.9mm, a debljina bakra gornjeg i donjeg sloja je 280um. Površina ploče je ENIG. DPC keramička ploča se odnosi na direktnu bakrenu keramičku ploču. To je nova vrsta keramičkih ploča. U poređenju sa tradicionalnim PCB-om (štampana ploča), ima veću pouzdanost, bolje performanse visoke frekvencije i niži koeficijent termičkog širenja i druge prednosti.

8OZ DPC keramička ploča Prednosti
Karakteristike DPC keramičke podloge: visoka toplotna provodljivost, visoka izolacija, visoka rezolucija strujnog kola, visoka ravnost površine i visoka čvrstoća vezivanja zlatne keramike.

• DPC keramička podloga takođe ima mnoge prednosti
• Mali komunikacijski gubici - dielektrična konstanta samog keramičkog materijala čini gubitak signala manjim.
• Visoka toplotna provodljivost - toplotna provodljivost aluminijumske keramike je 15~35w/mk, a toplotna provodljivost keramike od aluminijum nitrida je 170~230w/mk.
• Odgovarajući koeficijent termičke ekspanzije - materijal čipa je uglavnom Si (silicijum) GaAS (galijum arsenid). Koeficijenti toplinske ekspanzije keramike i strugotine su blizu. Kada se temperaturna razlika drastično promijeni, neće doći do prevelike deformacije, što će uzrokovati odlemljenje žice i unutrašnje naprezanje. I druga pitanja.
• Visoka čvrstoća vezivanja - Četvorosmerni proizvod keramičke ploče ima visoku čvrstoću vezivanja između metalnog sloja i keramičke podloge, do 45MPa (snaga keramičkog lima debljine više od 1 mm).
• Keramički DPC proces od čistog bakra kroz kamene rupe podržava PTH/Vias.
• Visoka radna temperatura - Keramika može izdržati fluktuirajuće cikluse visokih i niskih temperatura, a može čak i normalno raditi na temperaturama do 600 stepeni.
• Visoka električna izolacija - Keramički materijali su sami po sebi izolacijski materijali i mogu izdržati visoke napone proboja.
• Prilagođene usluge - Beton može pružiti prilagođene usluge prema potrebama kupaca, te izvršiti masovnu proizvodnju prema crtežima dizajna proizvoda (Gerber fajl i Parameter fajl) i zahtjevima korisnika. Korisnici imaju više izbora i lakši su za upotrebu.

DPC proces u proizvodnji keramičkih PCB-a
Prvo se koristi laser za pripremu rupa na keramičkoj podlozi (otvor blende je uglavnom 60μm~120μm), a zatim se ultrazvučni talasi koriste za čišćenje keramičke podloge; Tehnologija magnetronskog raspršivanja koristi se za nanošenje sloja metalnog sjemena (Ti/Cu meta) na površinu keramičke podloge. Zatim se dovršava proizvodnja sloja kola fotolitografijom i razvojem; galvanizacija se koristi za popunjavanje praznina i zadebljanje sloja metalnog kola, a površinska obrada se koristi za poboljšanje lemljivosti i otpornosti podloge na oksidaciju. Konačno, suhi film se uklanja i sloj sjemena je urezan kako bi se završila priprema supstrata.

Dijagram ispod ukratko opisuje DPC proces u proizvodnji keramičkih PCB-a. Visokofrekventna dielektrična konstanta i faktor gubitka se zatim ekstrahuju korišćenjem jednostavnih električnih svojstava DPC supstrata.

Česta pitanja o DPC keramičkim pločama

(1)Šta je DPC keramička ploča?
Tankoslojne bakrene ploče napravljene od keramičkih supstrata su DPC keramičke ploče. Drugo ime za njega je Ceramic DPC, ova posebna vrsta tankoslojne bakrene ploče je najefikasnija u rasipavanju topline u područjima visoke temperature.

(2) Koji su materijali koji se najčešće koriste za DPC keramičke ploče?
Alumina DPC keramičke ploče su napravljene od glinice i imaju raspon toplotne provodljivosti od 18 ~ 36 w/mk.

(3) Koje su prednosti korištenja DPC keramičkih ploča?
a. Visok efekat termičke ekspanzije
b. Svestranost
c. Dobre performanse odvođenja toplote
