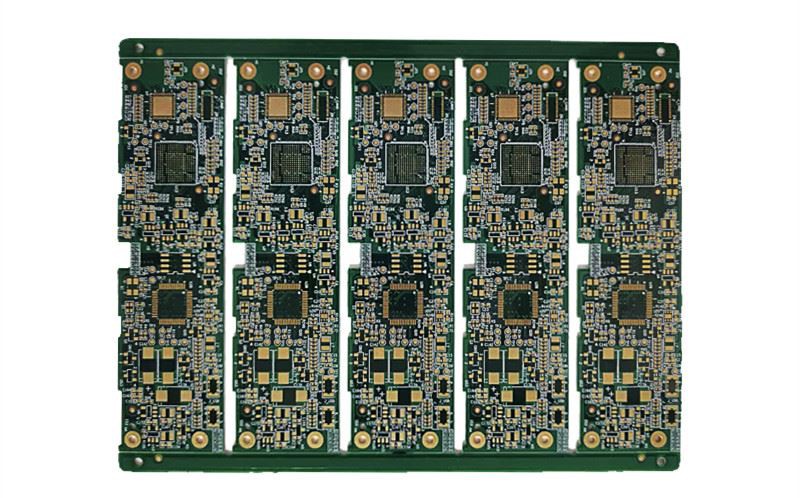

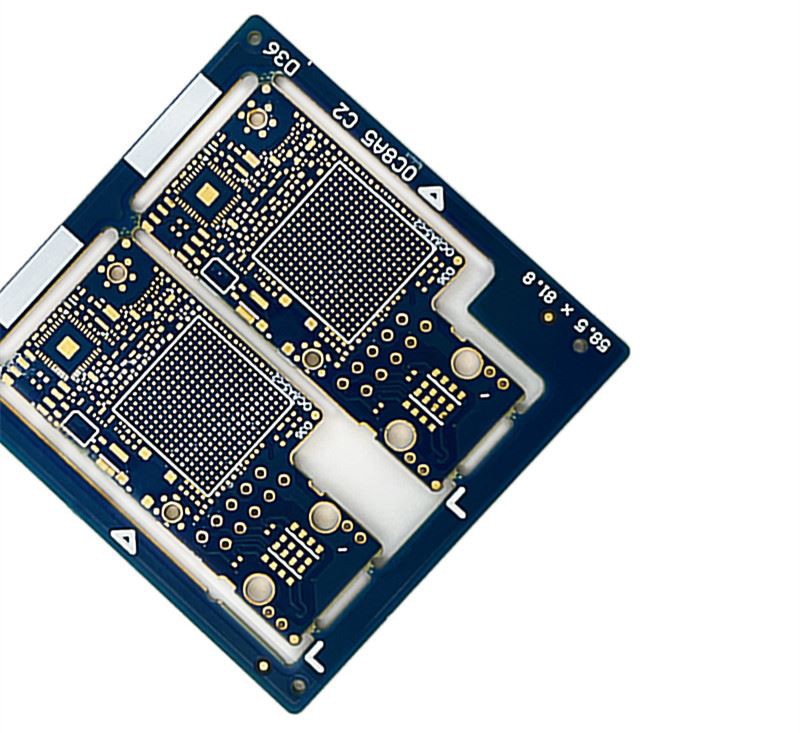

Višeslojna PCB ploča

Detalji o proizvodu

Višeslojni PCB-i su napravljeni spajanjem svih slojeva i materijala na visokoj temperaturi i pritisku kako bi se uklonio svaki zarobljeni zrak između slojeva. Smola i ljepljivi materijal se koriste za spajanje komponenti i različitih slojeva. Možete birati između brojnih materijala kao što su egzotična keramika, epoksidno staklo, teflon itd. za izradu PCB-a. Različiti slojevi preprega i jezgre se kombinuju i prolaze kroz proces laminacije koji se odvija na visokoj temperaturi i pritisku koji pomaže da se slojevi rastape zajedno. Nakon toga se PCB hladi kako bi se formirala tvrda i čvrsta ploča.

Šta je višeslojna PCB ploča?

Najveća razlika između PCB višeslojnih ploča i jednostranih i dvostranih ploča je dodavanje unutrašnjeg napajanja i uzemljenja. Mreže za napajanje i uzemljenje prvenstveno se usmjeravaju na energetski plan. Svaki sloj supstrata na višeslojnoj PCB ploči ima provodljivi metal sa obe strane, a posebno ljepilo se koristi za spajanje ploča zajedno, a između svake ploče nalazi se izolacijski materijal. Međutim, višeslojno ožičenje PCB-a se uglavnom zasniva na gornjem i donjem sloju, dopunjeno srednjim slojevima ožičenja.

Stoga je dizajn višeslojnih PCB ploča u osnovi isti kao kod dvostranih ploča. Ključno je kako optimizirati usmjeravanje unutrašnjih električnih slojeva kako bi usmjeravanje pločice bilo razumnije. Neizbježan proizvod multifunkcionalnog razvoja, velikog kapaciteta i male zapremine.

Prednosti višeslojnih PCB-a (u poređenju s jednostranim ili dvostranim PCB-ima)

● Veća gustina montaže

● Manja veličina (znatna ušteda na prostoru)

● Povećana fleksibilnost

● Lakša inkorporacija funkcija kontrolisane impedanse.

● Zaštita od elektromagnetnog zračenja kroz pažljivo postavljanje slojeva napajanja i tla.

● Smanjuje potrebu za povezivanjem kablova (smanjuje ukupnu težinu)

Savjeti za kupovinu:

1) Za narudžbu PCB-a, navedite Gerber datoteku ili *PCB datoteku. Svi detalji su također dobrodošli ako nema Gerber fajla.

2) Velika narudžba PCB-a, ponuda će se temeljiti na SQM.

3) Za narudžbu PCBA, navedite Gerber datoteku, PCB datoteku i BOM listu.

4) Obrnuti inženjering i usluga kloniranja PCB-a mogu se isporučiti sa isporučenom vašom štampanom pločom.

5) Bilo kakva pitanja, dobrodošli da kontaktirate našu prodajnu osobu slanjem upita. Vaše zadovoljstvo nam je zadovoljstvo.
