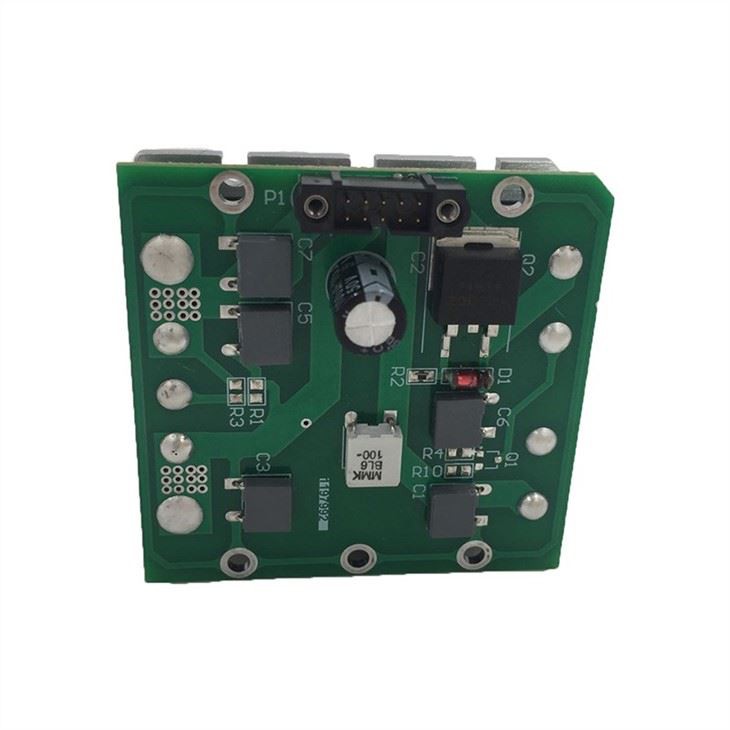

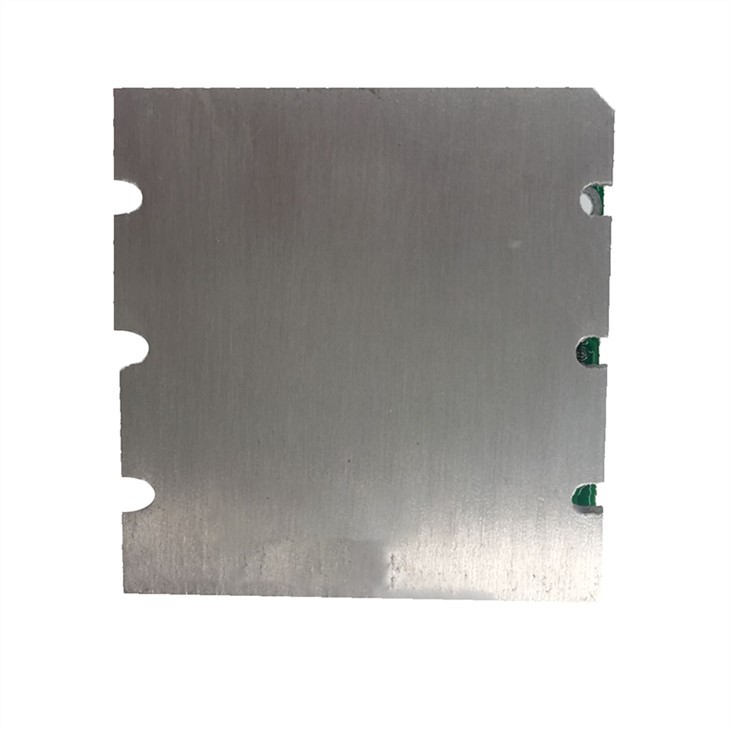

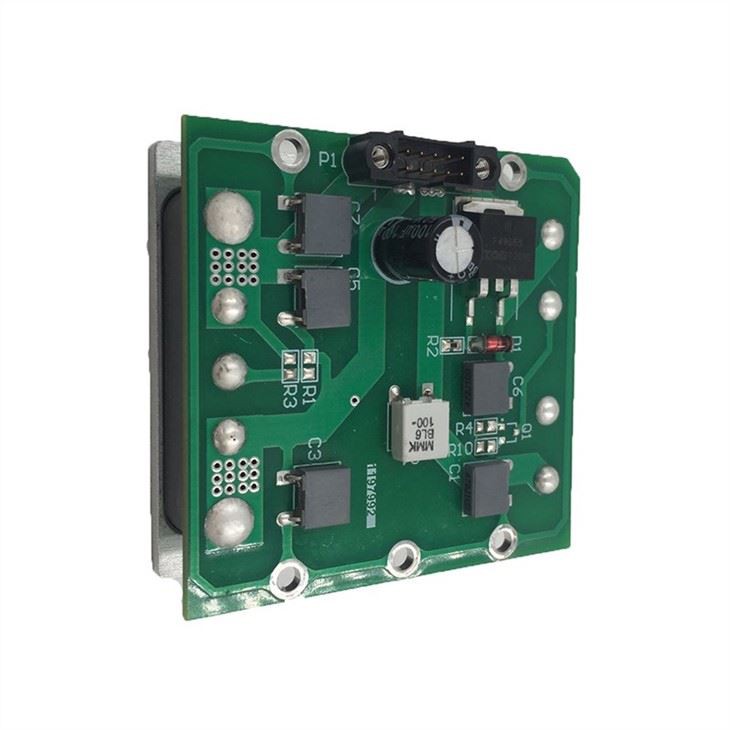

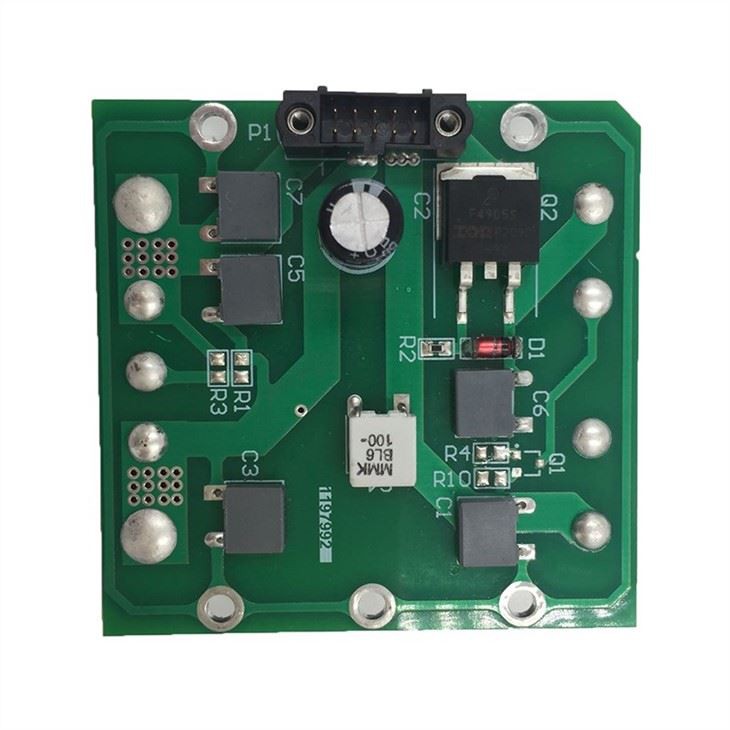

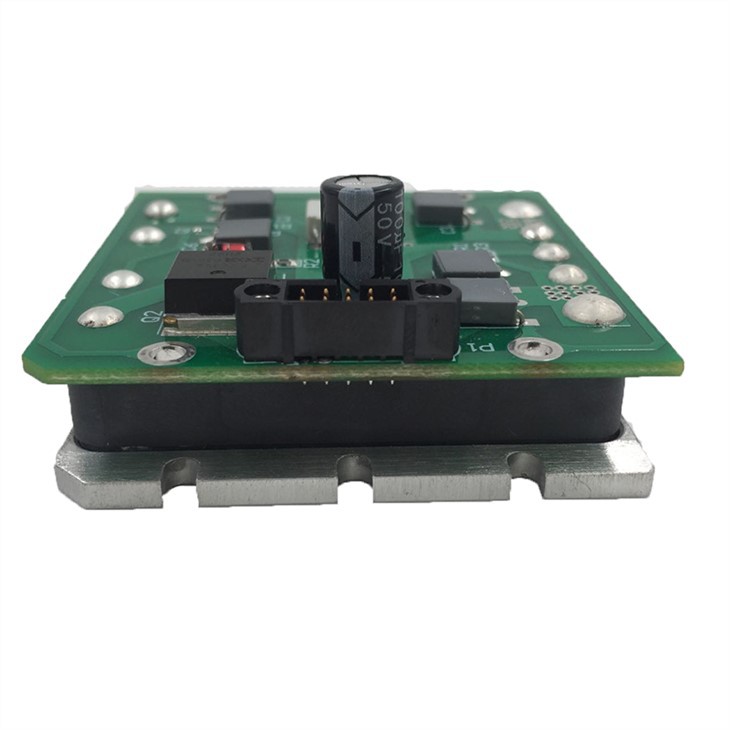

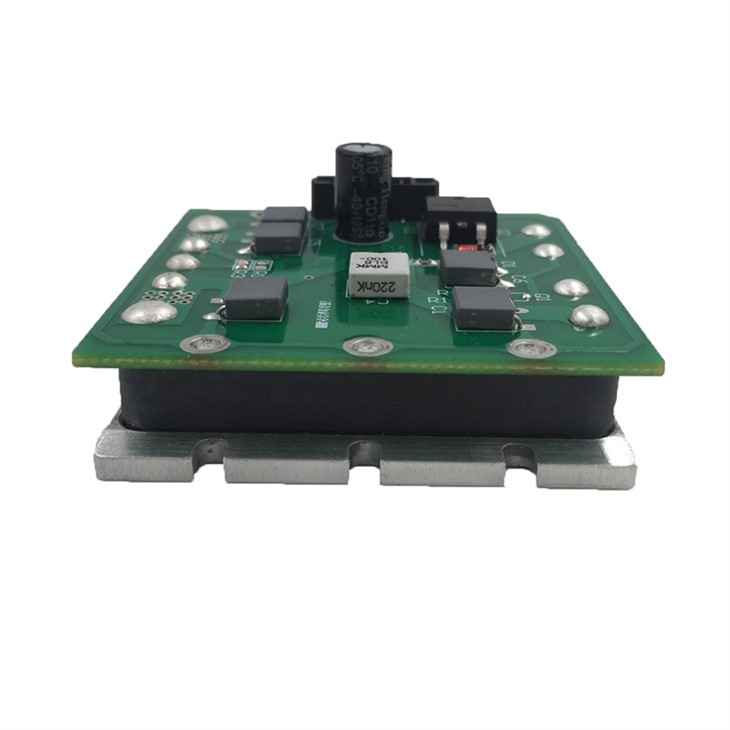

Dvostrani PCB sklop
Dvostrani sklop PCB-a je dvoslojna štampana ploča i sastavlja komponente. I IC koristi VICOR V24B24T200BL. Ovo je čip koji nema na lageru, ali možemo ga pronaći. Bilo koji PCBA kontakt belle@betonpcb.com.
Opis
Detalj o proizvodu
Sljedeći je parametar dvostrane ploče:
Broj slojeva: 2 sloja | Tip ploče (kruta/fleksibilna): kruta |
Vrsta materijala: FR4 | Površinska obrada: HASL |
Boja maske za lemljenje: zelena | Boja legende: bijela |
Električni test: Da | Kontrola impedancije: Ne |
Zakopano/slijepo preko:Ne | Dimenzije ploče: 48.514 mm * 62.23 mm |
Debljina ploče: 2.0mm | Debljina bakra: 1OZ |
Dvostrani PCB sklop
| Sastavite | Količina | Oznaka | Komentar | Opis | Proizvođač_1 |
| br | 1 | Q1 | MMBT2222ALT1 | Tranzistor opće namjene NPN Silicon | Infineon |
| br | 4 | R1, R3, R4, R10 | Otvori | SMD otpornik, SMD otpornik, otpornik, SMD otpornik | Panasonic |
| Da | 4 | C1, C3, C6, C7 | 4.7nF | Kondenzator | Kemet |
| Da | 1 | C2 | 100uF_50V | Polarizirani kondenzator (radijalni) | Kemet |
| Da | 1 | C4 | 200nF | Kondenzator | Kemet |
| Da | 1 | C5 | 10nF | Kondenzator | Kemet |
| Da | 1 | D1 | D Zener{0}}v | Zener dioda | Vishay |
| Da | 1 | P1 | Harwin5X2 | Harwin konektor, 5-Pin, Dvoredni, 3A | Harwin |
| Da | 1 | Q2 | IRF4905S | HEXFET Power MOSFET | Infineon |
| Da | 1 | R2 | 10k | SMD Resistor | Panasonic |
| Da | 1 | U1 | V24B24T200BL | DC-DC izolovani, 24V, 200W | VICOR |

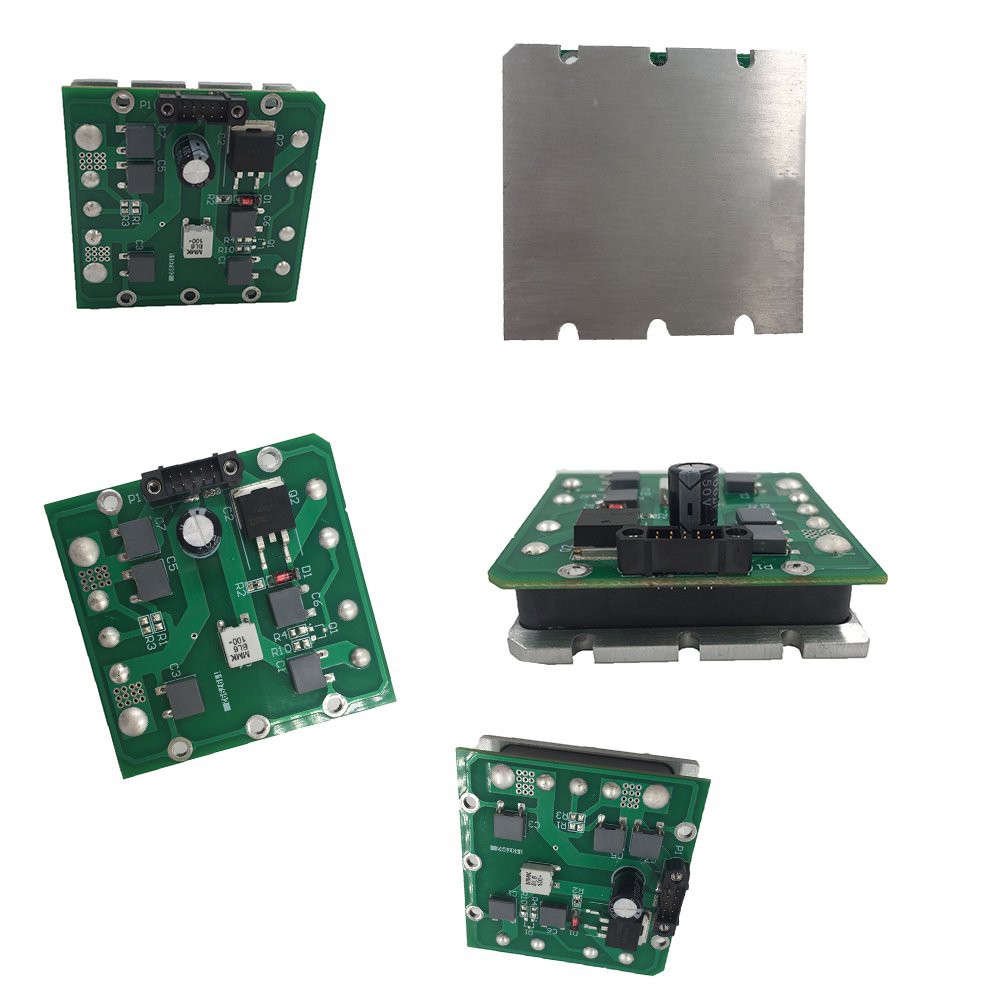

Dvostrani sklop PCB-a pokazuje
Proces dvostrane montaže PCB-a
1. Nanošenje paste za lemljenje: Prvo, pasta za lemljenje (mala čestica paste za lemljenje pomešana sa fluksom) se nanosi na ploču.
2. Postavljanje komponenti: Precizno postavljanje komponenti u unaprijed planirane površine ploče izvodi se pomoću robotske mašine za odabir i postavljanje.
3. Reflow: Provucite komponente sa pastom za lemljenje i komponente na njoj kroz pokretnu traku kroz pećnicu za reflow industrijskog kvaliteta.
4. Inspekcija: Nakon procesa reflow, PCB treba pregledati kako bi se provjerila njegova funkcionalnost.
5. Umetanje komponenti kroz rupu: Određeni tipovi PCB-a zahtijevaju umetanje komponenti kroz rupu zajedno sa redovnim SMD komponentama.
6. Završna inspekcija: Funkcionalni test sklopljene ploče ili temeljna inspekcija PCB-a radi praćenja njenih električnih karakteristika, uključujući napon, struju ili izlazni signal. kada
7. Čišćenje: Pošto proces lemljenja ostavlja veliku količinu fluksa u PCB-u, ključno je temeljito očistiti komponente prije slanja finalne ploče kupcu.
FAQs
Koje je vaše vrijeme isporuke?
O: Uobičajeno je 8-10 dana. Ako je vaša narudžba hitna, možemo se prijaviti za hitnu narudžbu.
Ali naknada za alat će malo dodati.
Koje vrste PCB-a možete proizvesti?
O: Možemo proizvesti različite PCB i PCBA, kao što su krute ploče, fpc, hdi pcb, visokofrekventne pcb, keramičke pcb, aluminijske pcb i metalne ploče i višeslojne ploče i tako dalje.
Koja je maksimalna proizvodnja mjesečno?
Maksimalna površina je 48000 kvadrata. Dakle, bez brige o brzini isporuke.
Kojeg kurira koristiti?
DHL, FedEX, UPS i druga međunarodna logistika.
