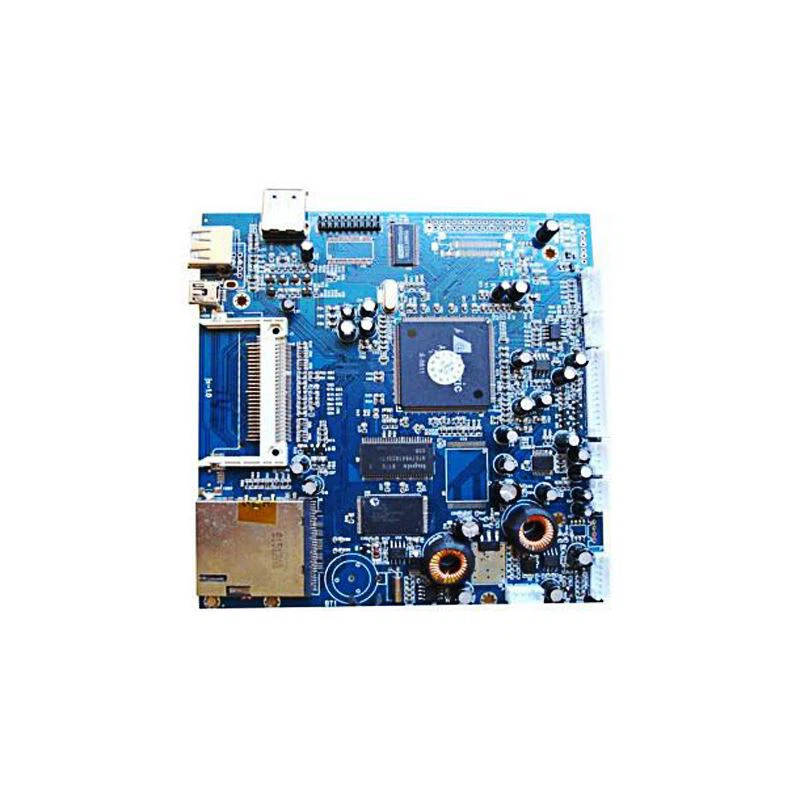

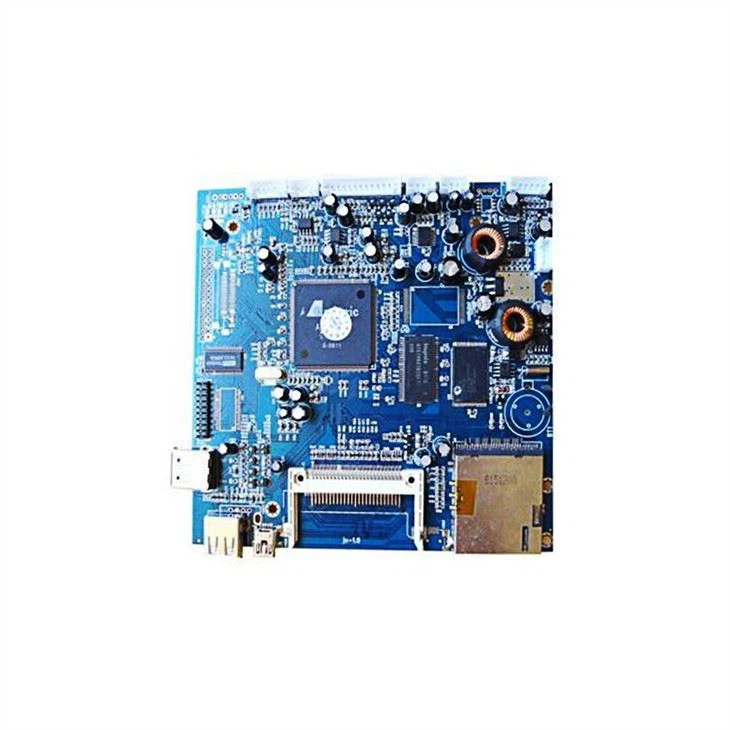

Industrijska kontrola sklopa PCB-a

Detalji o proizvodu

SMT proces

Osnovne komponente procesa SMT-a uključuju: sitosito (ili doziranje), montažu (očvršćavanje), ponovno lemljenje, čišćenje, testiranje, preradu

1. Silkscreen: Njegova funkcija je da propušta pastu za lemljenje ili ljepilo za zakrpe na jastučiće PCB-a kako bi se pripremili za zavarivanje komponenti. Oprema koja se koristi je mašina za sito štampu (mašina za sito štampu), koja se nalazi na čelu SMT proizvodne linije.

2. Doziranje: Kapa ljepilo na fiksni položaj PCB ploče, a njegova glavna funkcija je da pričvrsti komponente na PCB ploču. Oprema koja se koristi je dozator ljepila, koji se nalazi na prednjem kraju SMT proizvodne linije ili iza opreme za inspekciju.

3. Montaža: Njegova funkcija je da precizno instalira komponente za površinsku montažu na fiksni položaj PCB-a. Oprema koja se koristi je mašina za postavljanje, koja se nalazi iza mašine za sito štampu u SMT proizvodnoj liniji.

4. Stvrdnjavanje: Njegova funkcija je da otopi ljepilo za zakrpe, tako da su površinski montirane komponente i PCB ploča čvrsto spojene zajedno. Oprema koja se koristi je peć za sušenje, koja se nalazi iza mašine za postavljanje u SMT proizvodnoj liniji.

5. Reflow lemljenje: njegova funkcija je da otopi pastu za lemljenje, tako da komponente za površinsku montažu i PCB ploča budu čvrsto spojene zajedno. Korištena oprema je reflow peć, smještena iza mašine za postavljanje u SMT proizvodnoj liniji.

6. Čišćenje: Njegova funkcija je da ukloni ostatke zavarivanja kao što je fluks koji je štetan za ljudsko tijelo sa sklopljene PCB ploče. Oprema koja se koristi je mašina za pranje veša, lokacija možda nije fiksna, može biti online ili ne.

7. Inspekcija: Njegova funkcija je provjeriti kvalitetu zavarivanja i kvalitetu montaže sklopljene PCB ploče. Oprema koja se koristi uključuje lupu, mikroskop, in-circuit tester (ICT), tester leteće sonde, automatsku optičku inspekciju (AOI), X-RAY inspekcijski sistem, funkcionalni tester, itd. Lokacija se može konfigurirati na odgovarajućem mjestu na proizvodnu liniju prema potrebama inspekcije.

8. Prerada: Njegova funkcija je da preradi PCB ploču koja je otkrila kvar. Alati koji se koriste su lemilica, stanica za preradu, itd. Konfiguriran bilo gdje u proizvodnoj liniji.

Da biste dobili potpunu ponudu PCB/PCBA,molim tepružite informacije na sljedeći način:

● Gerber fajl, sa detaljnom specifikacijom PCB-a

● Lista BOM-a

Posebni zahtjevi za tehnologiju proizvoda:

1. DIP jastučići su okrugli ili ovalni jastučići i nisu dozvoljeni jastučići drugog oblika.

2. Kada razmak između SMT komponente i priključne komponente ne može dostići više od 5 mm i nije moguće napraviti stalak za pećnicu, komponenta za uključivanje i SMT komponenta su dizajnirani na istoj strani PCB ploče.

3. Ako postoji filterski kondenzator na PCB-u, potrebno je procijeniti da li su izlazni napon transformatora i otporni napon filterskog kondenzatora razumni.

4. Nije dozvoljeno imati dijelove koji nedostaju, više dijelova, pogrešne dijelove, obrnute naljepnice, nadgrobne spomenike, virtuelno zavarivanje, prazno zavarivanje, kontinuirano zavarivanje, hladno zavarivanje i druge pojave koje ozbiljno utiču na performanse proizvoda.

5. Ostali nedostaci koji utiču na izgled i funkciju proizvoda.

FAQs

P1: Koje usluge rade

P1: Koju uslugu pružamo?

O: Pružamo rješenja po principu ključ u ruke uključujući izradu PCB-a, SMT, metal za brizganje plastike, završnu montažu, testiranje i druge usluge s dodanom vrijednošću.

P2: Koji su glavni proizvodi Beton PCB/PCBA usluga?

O: PCB/PCBA usluge su uglavnom za industrije uključujući medicinu, automatizaciju.

P3: Možemo li provjeriti kvalitet tokom proizvodnje?

O: Dobrodošli smo i transparentni u svakom proizvodnom procesu, pregledamo naš proizvodni proces i provjerimo kod kuće.

P4: Šta kažete na paket proizvoda?
O: Fleksibilan paket prema specifičnim zahtjevima klijenata.
Dobrodošli u posjetu CKS-u. Slobodno nas kontaktirajte.

P5: Da li imate bilo kakav zahtjev za minimalnu količinu narudžbe (MOQ)?

AMi nemamo zahtjev za MOQ, možemo podržati vaše projekte počevši od prototipa do masovne proizvodnje.
