4-slojni TG170 kruto-flex PCB
Kruta fleksibilna štampana ploča kombinuje fleksibilnost fleksibilnih kola sa izdržljivošću krute štampane ploče. Ploča sa fleksibilnim štampanjem ima samo fleksibilne materijale, obično na bazi poliimida ili poliestera. Mogu biti jednoslojne, dvoslojne ili višeslojne ploče. Kruta fleksibilna štampana ploča ima i fleksibilne i krute materijale, sa fleksibilnim slojevima koji su u sendviču između krutih slojeva sa provodnicima i obloženim kroz rupe koje ih povezuju sa drugim slojevima.
Opis
Detalji o proizvodu

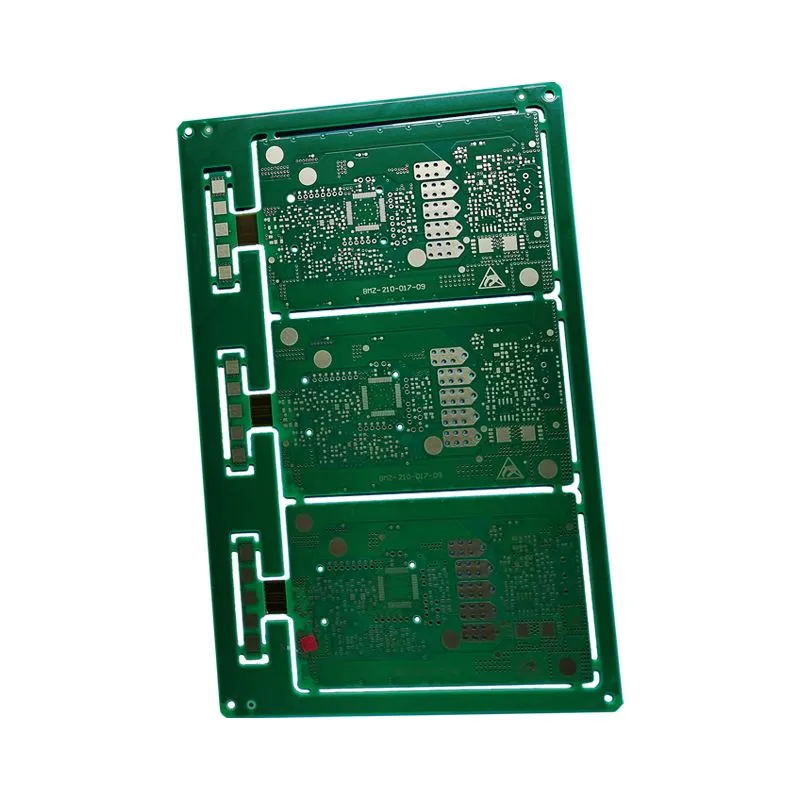

4-slojni TG170 Rigid-flex PCB pruža jednostavno sredstvo za integraciju više sklopova PCB-a i drugih elemenata kao što su uređaji za prikaz, ulaz ili skladištenje bez žica, kablova ili konektora, zamjenjujući ih tankim, laganim kompozitima koji integriraju ožičenje u ultra-tanke, fleksibilne trake između sekcija. U krutom savitljivom pakovanju, fleksibilna podloga kola predstavlja okosnicu ožičenja sa krutim višeslojnim dijelovima kola izgrađenim kao moduli gdje je to potrebno.
Opšta specifikacija za krutu fleksibilnu PCB u Beton Tech | |
Layer Count | 2-16 slojeva |
Debljina ploče | {{0}}.6-3.0 mm |
Debljina osnovnog poliimidnog filma | 0.5 mil , 1 mil , 2 mils . |
Debljina bakra | 1/3oz , 1/2oz , 1oz , 2oz |
Debljina bakra (kruti dio) | 1/2oz (18µ), 1oz (35µ), 2oz (70µ), 3oz (105µ) |
Stiffeners | poliimid, FR4, FR4 (visoki Tg) |
Minimalna širina/razmak traga | 3/3mil |
Minimalna veličina bušilice | 0.2 mm |
Obrada površina | Potapanje zlato/kalaj, pozlaćenje/kositar, OSP |
Rigid-flex PCB
Rođenjem i razvojem FPC-a i PCB-a nastao je novi proizvod fleksibilne i krute ploče. Stoga je meka-kruta ploča ploča sa FPC karakteristikama i PCB karakteristikama formirana kombinovanjem fleksibilnih ploča i krutih ploča u skladu sa relevantnim zahtjevima procesa kroz laminiranje i druge procese. Budući da je fleksibilno kruta ploča kombinacija FPC-a i PCB-a, proizvodnja fleksibilno-krute ploče bi trebala imati prednosti i opreme za proizvodnju FPC-a i opreme za proizvodnju PCB-a: fleksibilno-kruta ploča ima i karakteristike FPC-a i karakteristike PCB-a, tako da se može koristiti za Neki proizvodi sa posebnim zahtjevima imaju i određenu fleksibilnu površinu i određenu krutu površinu, što je od velike pomoći za uštedu unutrašnjeg prostora proizvoda, smanjenje volumena gotovog proizvoda i poboljšanje performanse proizvoda.
Rigid-Flex aplikacija
Karakteristike rigid-flex ploče određuju da njeno polje primjene pokriva sva polja primjene FPC-a do PCB-a, kao što su:
●Mobilni telefon
●Tastatura i bočna dugmad, itd.
●Kompjuter i LCD ekran
●Matična ploča i ekran, itd.
●CD Walkman
●Disk Drive
●BILJEŽNICA.
●Najnovija upotreba
Komponente ovjesnog kola (Su ensi.N cireuit) i matične ploče hard diska (HDD, hard disk).
Najkraće vrijeme isporuke iVrijeme isporuke
Recite nam kada vam zatrebaju vaše PCB ploče i PCBA i mi ćemo ih isporučiti! Jednoslojni ili dvoslojni PCB isporučuju se u roku od 24 sata, a višeslojni u roku od 3 do 5 dana je standard, a masovna proizvodnja u roku od 5-10 dana. BETON razlika je u tome što to ozbiljno i možemo brže. I imamo dugoročne partnerske odnose sa DHL-om, Fedex-om, TNT-om, UPS-om za bržu isporuku.
naše usluge
1. Dobro poznavanje različitih tržišta može zadovoljiti posebne zahtjeve.
2. Pravi proizvođač s vlastitom tvornicom koja se nalazi u ShenZhenu, Guangdong, Kina
3. Jak profesionalni tehnički tim osigurava proizvodnju vrhunskih proizvoda.
4. Specijalni sistem kontrole troškova osigurava najpovoljniju cijenu.
5. Bogato iskustvo na outdoor opremi.
Popularni tagovi: 4 sloja tg170 rigid-flex PCB, Kina, dobavljači, proizvođači, tvornica, prilagođeni, kupuju, jeftino, ponuda, niska cijena, besplatni uzorak
