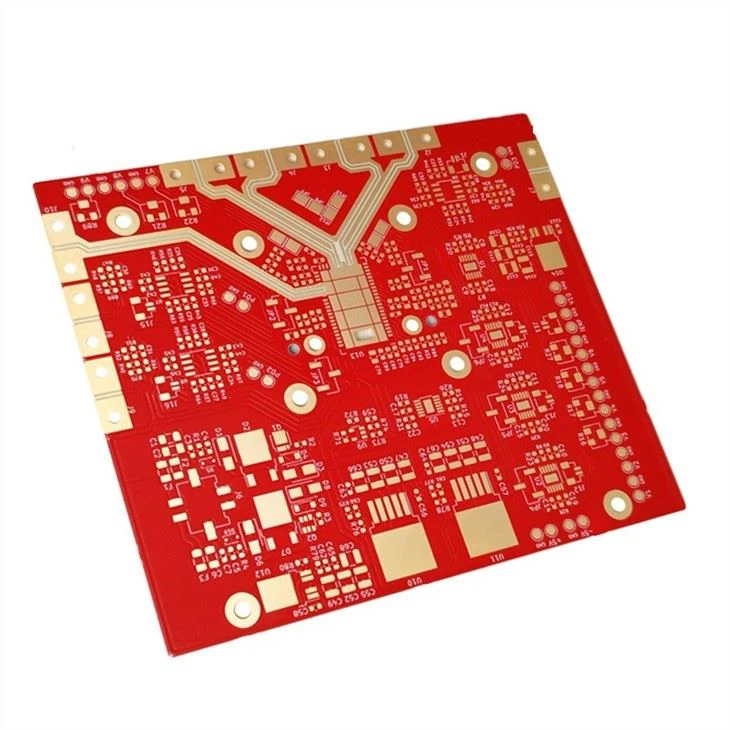

Izrada višeslojnih PCB-a

Detalji o proizvodu

Tip: Visok TG, Visok CTI, Visoka frekvencija, Teški bakar

Materijal: FR4, CEM-1, CEM-3, aluminijum, bakar, gvožđe, Rogers, Taconic, Teflon

Broj slojeva: 1 sloj do 26 slojeva

Test: zlatni konektor, maska ​​koja se može ljuštiti, kontrola impendencije, slijepa i zakopana rupa

Završeno: olovni/bez olova HASL, ENIG,OSP, Immersion Tin/Silver

PTH: min 0.2 mm

NPTH: Min 0.25 mm

Maksimalna gotova veličina: 580mm x 700mm

Minimalna širina linije/razmak: 3 mil/3 mil

Višeslojne ploče koriste više jednostranih ili dvostranih ploča za ožičenje. Štampana ploča s jednom dvostranom kao unutrašnjim slojem i dvije jednostrane kao vanjskim slojem, ili dvije dvostrane kao unutrašnji sloj i dvije jednostrane kao vanjski sloj, naizmenično povezane sistemom za pozicioniranje i izolacijski ljepljivi materijal Zajedno, provodljivi uzorci su međusobno povezani prema zahtjevima dizajna kako bi postali četveroslojne i šestoslojne tiskane ploče, također poznate kao višeslojne štampane ploče.

Proces proizvodnje višeslojnih PCB ploča

1. Izbor materijala

S razvojem visokoučinkovitih i višenamjenskih elektronskih komponenti, kao i prijenosa signala visoke frekvencije i velike brzine, materijali elektroničkih kola moraju imati nisku dielektričnu konstantu i dielektrične gubitke, kao i nizak CTE i nisku apsorpciju vode. . brzina i bolji CCL materijali visokih performansi kako bi se zadovoljili zahtjevi obrade i pouzdanosti visokih ploča.

2. Dizajn laminirane strukture

Glavni faktori koji se uzimaju u obzir pri projektovanju laminirane konstrukcije su otpornost na toplotu, otporni napon, količina punjenja lepka i debljina dielektričnog sloja, itd. Treba se pridržavati sledećih principa:

(1) Proizvođači preprega i jezgrene ploče moraju biti dosljedni.

(2) Kada kupac zahtijeva visok TG lim, ploča jezgra i prepreg moraju koristiti odgovarajući materijal s visokim TG.

(3) Podloga unutrašnjeg sloja je 3OZ ili više, a odabran je prepreg sa visokim sadržajem smole.

(4) Ako kupac nema posebne zahtjeve, tolerancija debljine međuslojnog dielektričnog sloja se općenito kontroliše plus /-10 posto. Za ploču impedancije, tolerancija debljine dielektrika je kontrolirana tolerancijom klase IPC-4101 C/M.

3. Kontrola međuslojnog poravnanja

Preciznost kompenzacije veličine jezgrene ploče unutrašnjeg sloja i kontrola veličine proizvodnje moraju se precizno kompenzirati za grafičku veličinu svakog sloja višekatne ploče kroz podatke prikupljene u proizvodnji i iskustvo istorijskih podataka za određenom vremenskom periodu, kako bi se osiguralo širenje i stezanje jezgrene ploče svakog sloja. konzistentnost.

4. Tehnologija kola unutrašnjeg sloja

Za proizvodnju visokih ploča može se uvesti laserska mašina za direktno snimanje slike (LDI) kako bi se poboljšala sposobnost grafičke analize. Da bi se poboljšala sposobnost jetkanja linija, potrebno je u inženjerskom projektu dati odgovarajuću kompenzaciju širini linije i jastučića, te potvrditi da li je projektovana kompenzacija širine linije unutrašnjeg sloja, razmaka između linija, veličine izolacionog prstena, neovisna linija, a udaljenost rupe do linije je razumna, inače promijenite inženjerski dizajn.

5. Proces presovanja

Trenutno, metode međuslojnog pozicioniranja prije laminiranja uglavnom uključuju: pozicioniranje s četiri proreza (Pin LAM), vruće taljenje, zakovicu, vruću toplu smjesu i kombinaciju zakovica. Različite strukture proizvoda koriste različite metode pozicioniranja.

6. Proces bušenja

Zbog superpozicije svakog sloja, ploča i bakarni sloj su super debeli, što će ozbiljno istrošiti burgiju i lako slomiti oštricu burgije. Broj rupa, brzinu pada i brzinu rotacije treba podesiti na odgovarajući način.

Razlika između višeslojne ploče i dvostrane ploče:

1. Višeslojna štampana ploča je štampana ploča koja je laminirana i spojena naizmjeničnim slojevima provodnog uzorka i izolacijskim materijalima. Broj slojeva provodljivog uzorka je veći od tri, a električna međusobna veza između slojeva se ostvaruje kroz metalizirane rupe.

2. Upoređujući proizvodne procese obje strane, višeslojna ploča dodaje nekoliko koraka procesa kao što su slikanje unutrašnjeg sloja, zacrnjenje, laminacija, graviranje i dekontaminacija.

3. Višeslojne ploče su strože od dvostranih ploča u pogledu određenih parametara procesa, tačnosti opreme i složenosti. Na primjer, zahtjevi kvaliteta za zid rupa višeslojne ploče su stroži od zahtjeva za dvoslojnu ploču, pa su zahtjevi za bušenje veći.

4. Broj naslaga po bušenju, brzina rotacije i pomak burgije se razlikuju od onih kod dvostrane ploče.

5. Kontrola gotovih i poluproizvoda višeslojnih ploča je takođe mnogo stroža i komplikovanija od dvostrane ploče.

6. Zbog složene strukture višeslojne ploče, usvojen je proces vrućeg topljenja glicerina sa ujednačenom temperaturom; ne koristi se infracrveni hot-melt proces koji može uzrokovati lokalni porast temperature.
